Trapezgaube zeichnen

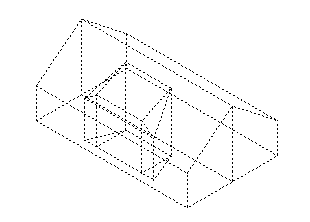

• Als Ausgangsbasis benötigen Sie eine Schleppgaube:

  Schleppgaube zeichnen

• Zeichnen Sie im Grundriss als Hilfskonstruktion (evtl. auf einem gesonderten Teilbild) den Umriss der Trapezgaube, bzw. die Vorderkante und die maximale seitliche Ausdehnung.

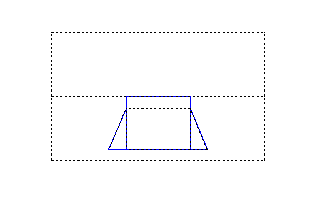

  Abb.: Hilfskonstruktion für den Umriss der Trapezgaube

So zeichnen Sie eine Trapezgaube

Hinweis: Die beiden Teilebenen seitlich der Schleppgaube werden über zwei freie Ebenenpaare erstellt.

1. Klicken Sie auf Freies Ebenenpaar (Aufruf).


   Rufen Sie Freies Ebenenpaar auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Architektur Allgemein: Dächer, Ebenen, Schnitte

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Allgemein: Dächer, Ebenen, Schnitte

2. Klicken Sie auf Eigenschaften und geben Sie die Parameter für das freie Ebenenpaar ein.
3. Die untere Ebene des freien Ebenenpaares stellen Sie folgendermaßen ein:
   • Sie können die untere Ebene auf denselben Höhenwert wie die Unterkante des Daches setzen (z.B. Un//NN = 0.00): Die untere Ebene läuft dann parallel zur Nullebene mit einer absoluten Höhe von 0,00)
4. Die obere Ebene des freien Ebenenpaares stellen Sie folgendermaßen ein:
   • Im Dialogfeld Freies Ebenenpaar, Bereich Obere Ebene, klicken Sie auf Obere Ebene frei.
     Der Bereich Definitionspunkte wird zur Eingabe freigeschaltet.

     Hier können Sie nun über die Angabe dreier absoluter Höhenwerte die Position der zu erzeugenden Ebene im Raum bestimmen:
   • Klicken Sie auf Übernahme.
     Das Dialogfeld Freies Ebenenpaar wird ausgeblendet.
   • Klicken Sie im Grundriss einen Eckpunkt der zu erzeugenden Teilebene an; die Dialogzeile zeigt nun die Abfrage Höhe oben aus welcher Ebene/Höhe oben:.
     Geben Sie nun den Höhenwert (als absolute Kote) für diesen Punkt ein, oder klicken Sie diesen Punkt direkt in der Seitenansicht oder in der Isometrie an.
   • Verfahren Sie für die beiden weiteren Eckpunkte ebenso.

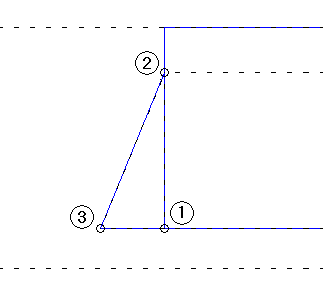

     Abb.: Eingabe der oberen freien Ebene (Grundriss)
     Punkt 1 = bei der Erzeugung der Schleppgaube in der Seitenansicht gemessener bzw. durch Anklicken übernommener Höhenwert (mit Addition der Öffnungshöhe)
     Punkt 2 = der Höhenwert der Verschneidung zwischen Schleppgaube und Hauptdach kann in der Isometrie/Seitenansicht gemessen bzw. durch Anklicken übernommen werden
     Punkt 3 = bei der Erzeugung der Schleppgaube in der Seitenansicht gemessener bzw. durch Anklicken übernommener Höhenwert (ohne Addition der Öffnungshöhe)

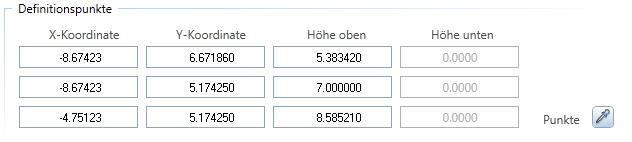

   • Das Dialogfeld Freies Ebenenpaar wird wieder eingeblendet, und im Bereich Definitionspunkte werden die Koordinaten der Eckpunkte angezeigt. Überprüfen Sie die Werte, und bestätigen Sie mit OK.



   • Nach der Eingabe der drei Höhenwerte zeigt die Dialogzeile die Abfrage 1. Skizzenpunkt der Ebene. Klicken Sie nun auf die Eckpunkte der dreieckigen Kontur der Teilebene.
     Sobald der Polygonzug geschlossen ist, wird das freie Ebenenpaar erstellt.
5. Für die zweite Seite der Trapezgaube wiederholen Sie die Schritte 1 bis 4.

   Das Ergebnis könnte nun folgendermaßen aussehen:



Hinweis: Um die Trapezgaube und das Hauptdach zu decken, verwenden Sie am besten die Funktion Decke. Die Funktion Dachhaut bezieht sich nur auf Dachebenen und nicht auf feie Ebenenpaare.

Hinweis: Wenn Sie einen Überstand für die Trapezgaube eingeben wollen, gehen sie analog der Beschreibung Eine Gaube mit Überstand zeichnen, mit Decke vor; der Überstand muss für jede Teilebene einzeln bestimmt werden.
