Modul Ansichten und Schnitte

Das Modul Ansichten und Schnitte enthält Funktionen zur Erzeugung sich automatisch anpassender Ansichten und Schnitte für 3D-Schalpläne sowie für Bewehrungspläne, die mit eingeschaltetem 3D-Modell im erzeugten Schalkörper gezeichnet werden. Bei Änderungen in der Bewehrungsführung wird die Darstellung der Bewehrung sofort automatisch in allen Ansichten und Schnitten aktualisiert. Die Stückzahlverwaltung erfolgt vollautomatisch.

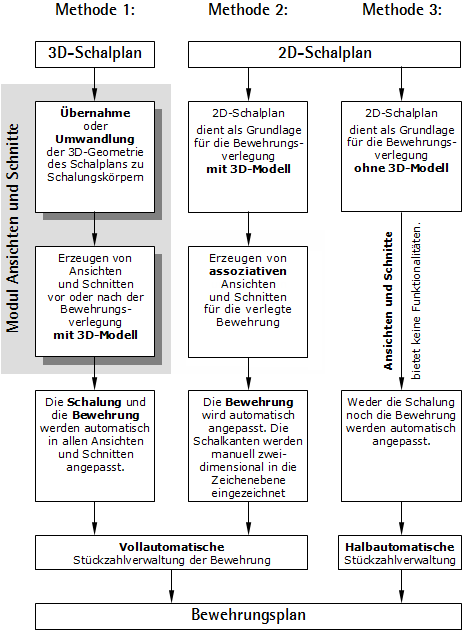

Für die Erzeugung von Bewehrungsplänen sind verschiedene Bewehrungsmethoden von Bedeutung.

Grundsätzliche Vorgehensweise

Mit oder ohne 3D-Modell bewehren?

Räumliche Orientierung bei eingeschaltetem 3D-Modell

Kollisionskontrolle und Animationsfenster

Modulübersicht zur Bewehrungsplanerstellung

Wenn der Schalplan dreidimensional gezeichnet wurde, können Sie durch Übernahme oder Umwandlung der 3D-Geometrie einen Schalungskörper erzeugen und hiervon Ansichten und Schnitte vor oder nach der Bewehrungsverlegung mit eingeschaltetem 3D-Modell erzeugen (vgl. Methode 1).

Wenn Sie auf der Grundlage eines zweidimensionalen Schalplans einen Bewehrungsplan zeichnen (vgl. Methode 2 und Methode 3), so bietet Ihnen dieses Modul keine Funktionalitäten. Bei der Bewehrungsverlegung mit eingeschaltetem 3D-Modell werden automatisch assoziative Ansichten und Schnitte erzeugt.
