Lot durch Station

Modul Lageplan

Mit Lot durch Station fällen Sie Lote von existierenden Stationen auf andere Elemente, z.B. von der Achse eines Weges auf die Parallelen. Dabei können Sie eine Querneigung angeben, entweder als konstanten Wert oder durch ein Verwindungsband. In den Schnittpunkten werden automatisch Einzelpunkte abgesetzt, die ihre Station vom jeweiligen Ausgangspunkt übernehmen.

So fällen Sie ein Lot durch eine Station

1. Klicken Sie auf Lot durch Station (Aufruf).


   Rufen Sie Lot durch Station auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Gelände Landschaftsplanung

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Lageplan

   • Konfiguration: Landschaftsplanung/Städtebau Flyout Lageplan
2. Wählen Sie in den Eingabeoptionen, ob Sie das gesamte gewählte Element oder einen Teil des gewählten Elements zugrunde legen möchten
3. Klicken Sie das Element an, von dessen Stationen das Lot gefällt werden soll und legen Sie bei der Einstellung Teil des gewählten Elements die Teilstrecke fest, indem Sie Anfangs- und Endpunkt anklicken bzw. die Stationswerte eingeben.
   Mit Delta-Min in den Eingabeoptionen können Sie Einstellungen für Mehrfachschnitte treffen.


   Wenn Sie Delta-Min drücken, wird bei Mehrfachschnitten nur der Schnittpunkt mit dem kürzesten Abstand zum Ausgangselement erzeugt. Ansonsten werden sämtliche Schnittpunkte erzeugt.



   • Klicken Sie auf den Punkt.
   • Fluchten Sie auf Punkte mit der Linealfunktion, und klicken Sie auf den Punkt.
   • Konstruieren Sie den Punkt durch Zeigen und Eingabe in der Dialogzeile.

   Tipp: Einen Überblick der Möglichkeiten zum Eingeben von Punkten in Allplan erhalten Sie bei Präzises Zeichnen.

   Tipp: Bei der Konstruktion von Punkten werden Sie durch Konstruktionshilfen im Kontextmenü und in der Dialogzeile unterstützt, mit dem Sie Mittelpunkte, Teilungspunkte, Abstandspunkte usw. eingeben können. Weitere Informationen erhalten Sie bei Konstruktionshilfen.

   Hinweis: Wenn Sie Punkte außerhalb des Elements anklicken, werden die Lotfußpunkte auf das Element zugrunde gelegt.

4. Klicken Sie mit der rechten Maustaste in die Zeichenfläche und wählen Sie im Kontextmenü Geländepunktdefinition, um die Lageplanspezifische Punktdefinition festzulegen.
5. Geben Sie entweder eine konstante Querneigung in % an oder wählen Sie ein Verwindungsband, indem Sie auf die Achse und anschließend auf ein Querneigungsband des Verwindungsbandes klicken. Ein Verwindungsband kann mit Beschriften automatisch erstellt werden.
   Beispiel Querneigung


   Beispiel Querneigung

   Ausgangspunkte auf Achse: Höhe=0.00
   	A linker Fahrbahnrand B Bezugslinie C rechter Fahrbahnrand

6. Klicken Sie auf Zusatzlinie in den Eingabeoptionen, wenn die Lote durch Linienelemente dargestellt werden sollen.
7. Klicken Sie die Elemente an, auf die die Lote gefällt werden sollen.

Beispiel

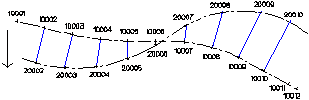

Beispiel Lot von Achse 1 auf Achse 2

Achse 1

Achse 2

In diesem Beispiel ist Zusatzlinie eingeschaltet.

Die Leitpunktnummer wurde von Achse 2 übernommen (=Einstellung für Parameter Name in der Funktion Elementparameter modifizieren: Achse #N2).
Die Folgepunktnummer wird automatisch von Achse 1 übernommen.

Hinweis: Symbolnummer, Station/Code, sowie die anderen Infos der einzelnen Punktsymbole werden vom zugehörigen Ausgangselement direkt übernommen. Die Punktnummer wird entsprechend der Geländepunktdefinition erzeugt, wobei bei Elementverbindungen die Folgepunktnummer ebenfalls automatisch aus dem Ausgangselement übernommen wird.
