Sturz, Rollladenkasten

Modul Spezial: Wände, Öffnungen, Bauteile

Mit Sturz bzw. Rollladenkasten setzen Sie einen Sturz bzw. Rollladenkasten über einer Öffnung in die Wand ein.

So setzen Sie einen Sturz oder einen Rollladenkasten in eine Wand ein

• Die Öffnung, über die der Sturz bzw. Rollladenkasten eingesetzt werden soll, muss bereits vorhanden sein.

1. Klicken Sie auf Sturz (Aufruf) oder Rollladenkasten (Aufruf).


   Rufen Sie Rollladenkasten auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Architektur Spezial: Wände, Öffnungen, Bauteile

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Spezial: Wände, Öffnungen, Bauteile



   Rufen Sie Sturz auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Architektur Spezial: Wände, Öffnungen, Bauteile

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Spezial: Wände, Öffnungen, Bauteile

2. Klicken Sie die Öffnung an, über welche der Sturz bzw. Rollladenkasten eingesetzt werden soll.

   Ein kleiner Pfeil zeigt die Öffnungsseite des Sturzes bzw. Rollladenkastens an (abhängig von der Lage des Fadenkreuzes beim Anklicken der Öffnung).

   Hinweis: Die Öffnungsseite ist besonders zu berücksichtigen bei der Eingabe unterschiedlicher Auflagertiefen, oder wenn der Sturz bzw. Rollladenkasten nicht der Wanddicke entspricht.

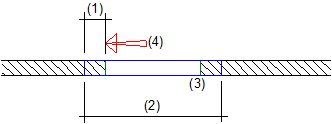

   (1) angegebene Auflagerlänge
   (2) Gesamtlänge Sturz bzw. Rollladenkasten
   (3) Sturz bzw. Rollladenkasten
   (4) Pfeilsymbol
   Abb.: Beispiel, Auflager

3. Wenn Sie möchten, können Sie jetzt die Parameter sowie die speziellen Parameter für Sturz bzw. Rollladenkasten ändern.
   Dazu stehen Ihnen in der Dialog-Symbolleiste mehrere Möglichkeiten zur Verfügung.


   • Klicken Sie auf Eigenschaften, um die Parameter in einem Dialogfeld festzulegen.
   • Klicken Sie auf Parameter übernehmen, um die Parameter von einem bestehenden Element zu übernehmen.
   • Klicken Sie auf Favorit laden, um gespeicherte Standardparameter auszuwählen.
4. Bestätigen Sie Ihre Eingaben mit OK.
5. Geben Sie die Tiefe des Sturzes bzw. Rollladenkastens an.



   (1) Rollladenkasten
   (2) Sturz
   (3) Fensteröffnung
   Abb.: Eingesetzte Bauteile

Hinweis: Falls Sie einen Sturz bzw. Rollladenkasten in eine mehrschalige Wand einsetzen wollen, kann dieser nur in eine Schicht eingegeben werden.

Tipp: Wenn Sie die Höhe einer Tür- oder Fensteröffnung nachträglich ändern (z.B. im Kontextmenü über Eigenschaften), dann wird die Lage des zugehörigen Sturzes oder Rollladenkastens automatisch angepasst.
