Linienbauteil an Linie

Modul Basis: Wände, Öffnungen, Bauteile + Spezial: Wände, Öffnungen, Bauteile

Mit Linienbauteil an Linie schließen Sie linienförmige Bauteile (z.B. Wände, Unter-/Überzüge, Aufkantungen, Streifenfundamente) in der Grundrissprojektion an eine beliebige vorhandene Linie (bzw. deren virtuelle Verlängerung) an. Die Bauteile können dabei verkürzt oder verlängert werden, die Linien bleiben unverändert.

So schließen Sie ein Linienbauteil an eine Linie an

1. Klicken Sie auf Linienbauteil an Linie (Aufruf).


   Rufen Sie Linienbauteil an Linie auf eine der folgenden Arten auf

   • Menüleiste: Ändern Architektur Allgemein: Dächer, Ebenen, Schnitte

   • Palette: Funktionen Bereich Ändern im Modul:

   Allgemein: Dächer, Ebenen, Schnitte

   Basis: Wände, Öffnungen, Bauteile

   Spezial: Wände, Öffnungen, Bauteile

   • Konfiguration: Architektur Flyout Architekturbauteile
2. Klicken Sie auf das Linienbauteil, welches mit einer Linie verbunden werden soll.
   Klicken Sie in den Eingabeoptionen auf schichtweise, wenn Sie bei mehrschichtigen Wänden jede Schicht einzeln verbinden wollen.
3. Um das gewählte Linienbauteil an die Linie anzuschließen, verfahren Sie folgendermaßen:
   • Klicken Sie direkt auf die Linie (das Linienbauteil wird fugenlos verbunden),
   • Geben Sie in der Dialogzeile eine Fugenbreite ein, und klicken Sie danach auf die Linie.

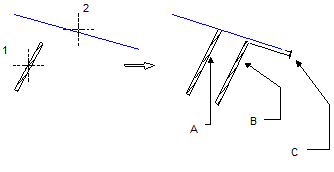

     Welches Bauteil anschließen?
     1 Linienbauteil anklicken, welches modifiziert werden soll
     2 An welche Linie anschließen?
     Linie anklicken, an welche angeschlossen werden soll
     A Anschluss ohne Fuge
     B Anschluss mit Fuge als Bauteil
     C Fugenbreite

     Tipp: Die Linie kann sowohl eine 2D-Linie, als auch die Kante bzw. Linie eines 3D-Körpers oder eines Bauteils (z.B. Wand) sein.



     1 Linienbauteil anklicken, welches modifiziert werden soll
     2 Kante eines 3D-Körpers bzw. eines Bauteils anklicken,
     an welches angeschlossen werden soll
     A Das Linienbauteil wird an die Kante des 3D-Körpers angeschlossen
