K1 minus K2, K2 erhalten

Modul Modellieren 3D

Mit K1 minus K2, K2 erhalten erzeugen Sie eine Aussparung in einem Körper oder in einer Fläche; der durchdringende Körper bzw. die aussparende Fläche bleibt dabei erhalten.

Hinweis: Die Körper behalten ihre ursprünglichen Eigenschaften und Attribute.

So erzeugen Sie eine Aussparung in einem Körper (der Durchdringungskörper bleibt erhalten)

1. Klicken Sie auf K1 minus K2, K2 erhalten (Aufruf).


   Rufen Sie K1 minus K2, K2 erhalten auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

   • Konfiguration: Design Flyout Bool'sche Körper
2. Klicken Sie erst den Körper oder die Fläche an, woraus etwas ausgespart werden soll.
3. Aktivieren Sie den (oder über die Summenfunktion, die) durchdringenden (aussparenden) Körper bzw. die aussparenden 3D-Flächen.

   Die durchdringenden Körper bzw. die aussparenden Flächen bleiben erhalten.

   Hinweis: Mit 3D-Körpern können Sie Aussparungen in einer 3D-Fläche erzeugen, 3D-Flächen jedoch können keine Körper aussparen.

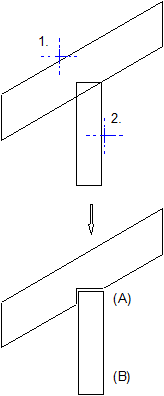

   (A) 1. Körper
   (B) 2. Körper
