Maßlinienpunkt einfügen

Modul Maßlinie

Mit Maßlinienpunkt einfügen fügen Sie einen Maßlinienpunkt in eine Maßkette ein.

So fügen Sie einen Maßlinienpunkt in eine bestehende Maßlinie ein

1. Klicken Sie auf Maßlinienpunkt einfügen (Aufruf).


   Rufen Sie Maßlinienpunkt einfügen auf eine der folgenden Arten auf

   • Menüleiste: Ändern Maßlinie

   • Symbolleiste: Basisfunktionen Flyout Maßlinie
   • Palette: Funktionen Bereich Ändern im Modul:

   Maßlinie

2. Klicken Sie die Maßlinie an, in die ein Maßlinienpunkt eingefügt werden soll.

   In der Dialog-Symbolleiste Maßlinie haben Sie nun folgende Möglichkeiten, den vom neuen Messpunkt begrenzten Abschnitt der Maßlinie zu ändern:

   • Sie können die globalen Parameter der Maßlinie jederzeit ändern. Dazu stehen Ihnen in der Dialog-Symbolleiste mehrere Möglichkeiten zur Verfügung.


     • Klicken Sie auf Eigenschaften, um die Parameter in einem Dialogfeld festzulegen.
     • Klicken Sie auf Parameter übernehmen, um die Parameter von einem bestehenden Element zu übernehmen.
     • Klicken Sie auf Favorit laden, um gespeicherte Standardparameter auszuwählen.
   • Sie können das Maßlinienbegrenzungssymbol für den nächsten Messpunkt ändern.
   • Sie können eine Öffnungs- bzw. Bauteilhöhe bemaßen oder einen Zusatztext eingeben.
   • Mit Letzte Eingabe rückgängig machen Sie den zuletzt angeklickten Messpunkt rückgängig.
3. Klicken Sie den Punkt an, welcher eingefügt werden soll.

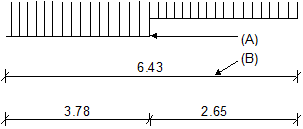

   (A) Bauteilkante
   (B) Bestehende Maßlinie
