Absetzpunkte der Einbauteile

Funktion SCHÖCK Einbauteil verlegen

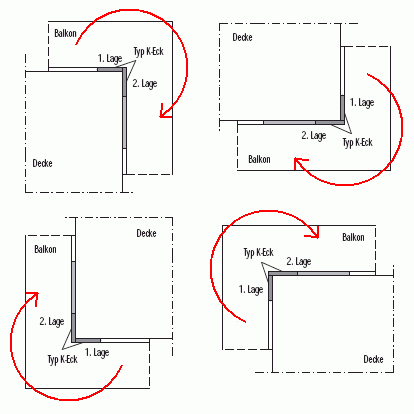

Mit Ausnahme des Schöck Isokorbs® Typ K-Eck liegt der Standardabsetzpunkt bei allen Einbauteilen balkonseitig, rechts an der Oberkante des Dämmkörpers. Dieser Absetzpunkt ergibt sich aufgrund der für später geplanten Verlegemethode für die Einbauteile und der Einbaureihenfolge der 1. und 2. Lage für den Schöck Isokorb® Typ K-Eck im Uhrzeigersinn.

Aufgrund der Lage des Absetzpunktes ist es sinnvoll, die Verlegung der Körbe mit Blickrichtung auf die Außenseite der Decke bzw. Wand von rechts nach links zu erzeugen. Die Außenseite des Einbauteils (Balkonseite) ist durch ein Dreieckssymbol gekennzeichnet und liegt beim Absetzen des Korbes zunächst unten.
Ist die Vorderkante des Isokorbes mit der Außenseite der Wand oder der Zwischendämmung identisch, können Sie die Einbauteile ohne Versatz absetzen. Liegt der Korb hingegen in der Außendämmung bzw. beim Typ V teilweise vor der Wand, nutzen Sie zum Absetzen die Eingabemöglichkeiten der Punkteingabe in der Dialogzeile.
