Freie Lichtquellen einstellen

Funktion Lichteinstellungen

Hier definieren Sie Lage, Lichtziel und Lichtart einer beliebigen Anzahl freier Lichtquellen. Die freien Lichter lassen sich einzeln ein- bzw. ausschalten (beim Absetzen bzw. Modifizieren der Lichter), außerdem können Sie global alle freien Lichter ein- und ausschalten. Sie erhalten eine Übersicht der Anzahl der ein- und ausgeschalteten Lichter und können Farbe und Strichstärke für die Lichtsymbole bestimmen.

So stellen Sie freie Lichtquellen ein

1. Klicken Sie auf Lichteinstellungen (Aufruf).


   Rufen Sie Lichteinstellungen auf eine der folgenden Arten auf

   • Menüleiste: Ändern Visualisierung Animation

   • Palette: Funktionen Bereich Ändern im Modul:

   Animation

   • Konfiguration: Design Flyout Animationseinstellungen
2. Im Dialogfeld Lichteinstellungen, Registerkarte Lichtquellen 2, Bereich Freie Lichtquellen, klicken Sie auf Setzen.

   Weitere Parameter im Dialogfeld Lichteinstellungen

3. Klicken Sie in den Eingabeoptionen ggf. auf Licht einfügen.

   Eine Vorschau der Lichtquelle hängt am Fadenkreuz.

4. Setzen Sie die Lichtquelle in Grundriss oder Isometrie ab.

   Das Dialogfeld Licht-Information wird eingeblendet.

   Tipp: Achten Sie auf die Höhenlage der Lichtquelle (Z-Koordinate).

5. Im Dialogfeld Licht-Information bestimmen Sie nun die Lichtart:
   • Punktlicht


     Punktlichter breiten sich gleichmäßig von der Lichtquelle in alle Richtungen aus.

     Mit abnehmendem Einfallswinkel des Lichtes nimmt die Helligkeit ab. Je dunkler die Lichtfarbe, desto dunkler wird das Licht.

   • Spotlicht oder


     Bei einem Spotlicht handelt es sich um eine gerichtete Lichtquelle. Das Licht strahlt in einer Richtung von der Lichtquelle zum Lichtziel.

     Um das Lichtziel bildet sich - je nach Einfallswinkel - ein Lichtkreis oder eine Ellipse. Die Intensität des Lichts nimmt vom Zentrum (100%) zum Rand (0%) hin ab.

     Mit abnehmendem Einfallswinkel des Lichtes nimmt die Helligkeit ab. Je dunkler die Lichtfarbe, desto dunkler wird das Licht.

     Der Winkel ist zwischen 1 und 179 Grad einstellbar.

   • Lichtkegel


     Kegelförmiges Licht fällt von der Lichtquelle zum Lichtziel in einem scharf begrenzten Bereich. Um das Lichtziel bildet sich - je nach Einfallswinkel - ein Lichtkreis oder eine Ellipse. Innerhalb des Lichtkreises ist die Lichtintensität gleichbleibend.

     Mit abnehmendem Einfallswinkel des Lichtes nimmt die Helligkeit ab. Je dunkler die Lichtfarbe, desto dunkler wird das Licht.

     Der Winkel ist zwischen 1 und 179 Grad einstellbar.

6. Setzen Sie das Lichtziel folgendermaßen:
   • Geben Sie im Dialogfeld Licht-Information, Bereich Lichtziel die Koordinaten ein.
   • Klicken Sie auf , und klicken Sie in Grundriss oder Isometrie auf das Lichtziel.
7. Legen Sie im Dialogfeld Licht-Informationen den Lichtstatus fest:
   • Schalten Sie die freie Lichtquelle ein.
   • Bestimmen Sie, ob die freie Lichtquelle Schatten werfen soll.
   • Klicken Sie auf die Farb-Schaltfläche, um die Farbe der freien Lichtquelle über die RGB-Farbanwahl zu bestimmen.

     Tipp: Wenn ein Animationsfenster geöffnet ist, dann können Sie mit Hilfe der Schaltfläche Anwenden die Auswirkungen Ihrer Einstellungen im Animationsfenster überprüfen und ggf. die Einstellungen verändern.

8. Bestätigen Sie die Einstellungen der Lichtquelle mit OK.

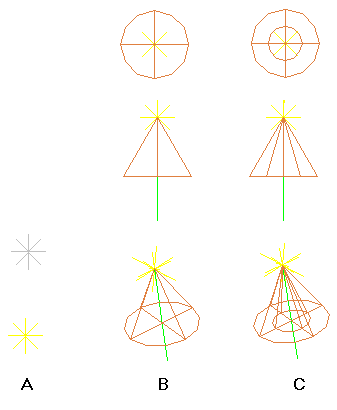

   Die Lichtquelle wird mit einem den Einstellungen entsprechenden Symbol dargestellt:



   Punktlicht, gleich dargestellt in Grundriss, Ansicht und Isometrie,
   aus- und eingeschaltet
   B Kegelförmiges Licht, Winkel ca. 60 Grad (gleichmäßige Lichtverteilung),
   in Grundriss, Ansicht und Isometrie, eingeschaltet
   C Spotlicht, Winkel ca. 60 Grad (innen heller als außen)
   in Grundriss, Ansicht und Isometrie, eingeschaltet

9. Wiederholen Sie die Schritte 2 bis 8, um weitere Lichtquellen zu setzen.
10. Sie haben nun die Möglichkeit, die Lichter zu modifizieren und eine Feinabstimmung durchzuführen.
    In den Eingabeoptionen stehen dazu folgende Funktionen zur Verfügung:
    • Licht einfügen, um weitere Lichter zu setzen.
    • Licht verschieben, um Lichter zu verschieben.
    • Licht drehen, um die Richtung der Lichter einzustellen. Drehachse ist die Senkrechte im Absetzpunkt der Lichtquelle.
      Hinweis: Sie können nur Spotlichter und Lichtkegel drehen, die nicht senkrecht nach unten strahlen.
    • Licht löschen, um Lichter zu löschen.
    • Eigenschaften, um die Koordinaten von Lichtquelle und Lichtziel, Lichtart und Lichtstatus einzublenden und zu ändern.
    • Zeichengröße der Lichter modifizieren, um Größe der Lichterdarstellung zu ändern.
11. Beenden Sie die jeweils aktive Funktion mit ESC.
12. Beenden Sie die Eingabe bzw. Modifikation der Lichter mit ESC.

    Das Dialogfeld Lichteinstellungen wird wieder eingeblendet.

    Tipp: Wenn ein Animationsfenster geöffnet ist, dann können Sie mit Hilfe der Schaltfläche Anwenden die Auswirkungen aller Lichteinstellungen im Animationsfenster überprüfen und ggf. die Einstellungen verändern.

13. Bestätigen Sie die Lichteinstellungen mit OK.
