Allplan 2013-1: Allplan 2013-1: Parametri apertura finestra, scheda 'Apertura'

Avvertenza: per il tipo apertura

Apertura qualsiasi da catalogo simboli è innanzitutto necessario disegnare nel modulo Costruzioni il contorno di un'apertura con la forma e le misure desiderate e salvarlo come simbolo. Altezza/lunghezza e larghezza derivano dall'altezza/lunghezza e dalla larghezza del simbolo (che non è modificabile durante l'immissione).

Avvertenza: la quota (direzione Z) di un Apertura qualsiasi da catalogo simboli deriva da Altezza S^ o Altezza Sv poiché l'altezza dell'apertura non è modificabile. La larghezza dell'apertura risulta dalla larghezza del simbolo.

Avvertenza: per le finestre il simbolo dell'apertura non può presentare delle "rientranze" nella direzione dell'altezza.

La larghezza apertura qui definita può essere riutilizzata con l'ausilio di Salva preferiti e Apri preferiti.

Immettere il valore dell'altezza del parapetto. Riferimento altezze consente di determinare se il valore dell'altezza deve essere assoluto oppure relativo ad un livello.

Immettere il valore dell'altezza dell'apertura (valore compreso fra lo spigolo superiore del parapetto e lo spigolo inferiore dell'architrave). Riferimento altezze consente di determinare se il valore dell'altezza deve essere assoluto oppure relativo ad un livello.

Questo è il valore dello spigolo superiore del parapetto fino all'inizio del simbolo dell'arco.

Questo parametro viene visualizzato solo per le aperture a forma di poligono regolare.

Immettere il valore desiderato.

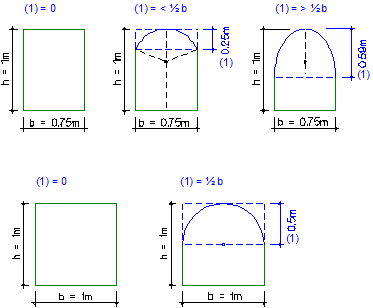

(1) Altezza freccia
Fig.: Esempio altezza freccia sopra

Questo parametro viene visualizzato solo per le aperture circolari.

Maggiore è il valore registrato, più continua risulta la sezione.

(1) Altezza freccia
(2) Numero suddivisioni sopra

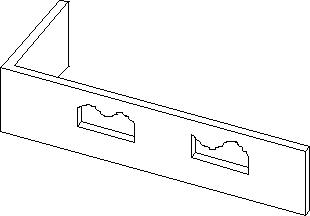

Fig.: Esempio per numero suddivisioni arco sopra.

Con il tipo apertura Apertura qualsiasi da catalogo simboli, consente di rilevare il contorno di un'apertura da un simbolo salvato.

Nel campo Rappresentazione la forma dell'apertura viene rappresentata con l'altezza e la larghezza massima.

Fare clic su Altezza... per definire la quota altezze dell'apertura. L'altezza può essere immessa come valori assoluti o riferita ai livelli standard, a una coppia di livelli liberi o ad un componente esistente.

Indica mediante un simbolo il riferimento dell'altezza rispetto allo spigolo inferiore/superiore. Per modificare il riferimento delle altezze, fare clic su Altezza....

Se si desidera posizionare una macro già definita nell'apertura, attivare la casella di controllo nel campo Macro 1 di n, fare clic su

e seguire le istruzioni corrispondenti.
Se si vuole posizionare più macro nell'apertura è sufficiente incrementare il valore di 1 per ogni altra macro e selezionarla dal catalogo.
Disattivando la casella di controllo viene nuovamente spenta la macro corrente.

Definisce le proprietà formato con cui rappresentare le linee del parapetto della finestra:

Penna,

Riga e

Colore o

Layer

Assegna il layer personalizzato all'elemento architettonico oppure ai singoli strati dei componenti multistrato.
Per la selezione del layer viene aperta la scheda Selezione layer/Visibilità della finestra dialogo 'Layer'.

Avvertenza: le impostazioni di base della gestione layer come ad esempio Proprietà formato 'da Layer' e 'da Layer', stile linea vengono considerate nel dialogo e contrassegnate con il simbolo dei layer; successivamente l'immissione è bloccata.

Avvertenza: questa impostazione vale per l'apertura finestra corrente e viene mantenuta fino alla successiva modifica.

Definisce come rappresentare il parapetto: nessuno, esterno, interno o bilaterale.

Visualizza/nasconde l'intradosso. I parametri dell'intradosso vengono impostati nella scheda 'Battuta'.

Se nella scheda Battuta sono state definite e salvate delle tipologie di battuta (con misure) come preferiti, è possibile richiamarle direttamente da qui senza dover passare a un altra scheda.
