Länge rastern (Ziegelraster) mit der Punkteingabe

Präzises Zeichnen mit der Punkteingabe

Die Punkteingabe bietet bei Architekturelementen die Möglichkeit, Punkte bzw. Elemente in einem typischen Ziegelraster mit +/- Achtelmeter-Eingabe abzusetzen.

Ziegelraster einschalten und einstellen

In der Dialogzeile finden Sie folgende Möglichkeiten:

• Durch einen Klick auf Länge rastern schalten Sie das Ziegelraster ein; gleichzeitig wird die Punkteingabe über dX und dY ausgeschaltet.
• Im mittleren Auswahlfeld geben Sie die Rasterlänge als Grundmaß ein bzw. wählen dieses aus:



• Im Auswahlfeld für die Rasterlänge können Sie mit der rechten Maustaste ein Kontextmenü mit Funktionen zur Zahleneingabe aufrufen:



• Im Auswahlfeld rechts können Sie aus folgenden Einstellungen für die Rasterung wählen:



  • Ziegel plus Fugenbreite (z.B. 1cm) bilden eine Raster-Einheit
  • Vorsprungmaß/Rastermaß: Raster ohne Zuschlag für weitere Fuge
  • Außenmaß -: Eine Fugenbreite wird abgezogen
  • Öffnungsmaß +: Eine Fugenbreite für weitere Fuge wird addiert



1 Rastermaß bzw. Vorsprungmaß
2 Außenmaß -
3 Öffnungsmaß +

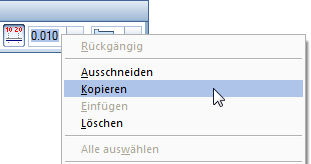

• Im Auswahlfeld rechts zur Einstellung der Rasterart können Sie mit der rechten Maustaste ein Kontextmenü zur Eingabe der Fugenbreite aufrufen:



Mit Ziegelraster zeichnen

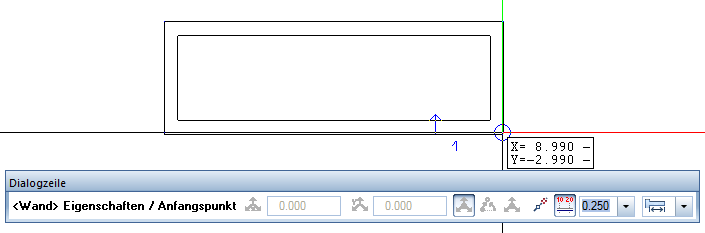

Beim Zeichnen von Wänden wählen Sie die passende Rasterlänge und stellen auf Außenmaß -; der Abstand zum Anfangspunkt der Wand in X- und Y-Richtung wird laufend in einem QuickInfo am Fadenkreuz angezeigt:

Der Endpunkt des rechteckigen Wandzugs kann nur im gewählten Raster abgesetzt werden.

Tipp: Das Ziegelraster erleichtert die Orientierung beim Zeichnen im Animationsfenster.

Tipp: Wenn Länge rastern aktiv ist, können Sie während des Zeichnens mit der TAB-Taste schnell zwischen den Rastereinstellungen Vorsprungmaß/Rastermaß, Außenmaß - und Öffnungsmaß + umschalten.

Tipp: Auch beim Zeichnen mit Spurlinien können Sie das Ziegelraster verwenden.
