Mit der Linealfunktion können Sie mit STRG+linke Maustaste einen Punkt in der orthogonalen Flucht zu bereits bestehenden Punkten absetzen. Findet das System einen Punkt innerhalb des Fangradius, wird der abgesetzte Punkt exakt in die Flucht zum nächsten im Fangradius liegenden Punkt gesetzt.
Die Flucht richtet sich nach dem eingestellten Systemwinkel.
Wenn bei
Optionen Punktfang im Bereich Darstellung Punktfang die Symbole der Linealfunktion eingeschaltet sind, markiert das Programm die orthogonalen Fluchtpunkte, bevor eine Taste gedrückt wird und erzeugt temporäre Hilfslinien zu diesem Punkt. Dies ermöglicht eine bessere visuelle Kontrolle beim Einsatz der Linealfunktion.
Tipp: Das Konstruieren mit der Linealfunktion eignet sich vor allem bei Zeichnungen, bei denen nur wenige Konstruktionselemente vorhanden sind. Wenn im weiteren Konstruktionsfortschritt die Anzahl der Konstruktionselemente zunimmt, wird es zunehmend schwieriger, auf den richtigen Punkt zu fluchten.

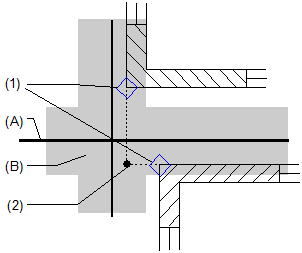

(A) Fadenkreuz
(B) Fangradius
(1) Markierung der Linealfunktion
(2) gefangener Punkt
Was möchten Sie tun?
Die Markierung der Linealfunktion einschalten
Die Größe des Fangradius einstellen
Teilbilder (aktive und/oder passive) für Punktsuche aktivieren
