Gaube mit Überstand zeichnen, Funktion Decke

Gaube mit Überstand zeichnen

• Zeichnen Sie auf einem Dokument eine Dachebene inklusive Gaubenebene.

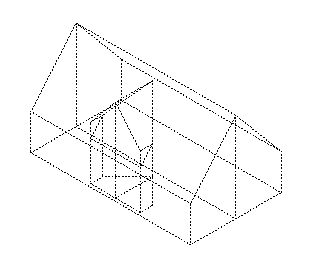

  Abb.: Dachebene mit Gaubenebene

• Es ist ratsam, vorher im Grundriss den kompletten Grundriss der Gaubendachhaut inklusive Überstand in Hilfskonstruktion zu zeichnen.

So zeichnen Sie eine Gaube mit Überstand mit Decke

1. Klicken Sie auf Decke (Aufruf).


   Rufen Sie Decke auf eine der folgenden Arten auf

   • Actionbar: Rolle Architektur Aufgabe Rohbau Aufgabenbereich Bauteile

   • Menüleiste: Erzeugen Architektur Basis: Wände, Öffnungen, Bauteile

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Basis: Wände, Öffnungen, Bauteile

2. Die Dachhaut der Gaube soll sich an die jeweils richtige Ebene anpassen.
   Klicken Sie auf Eigenschaften und dann auf Höhe...
   Stellen Sie im Dialogfeld Höhe die Ebenenbezüge wie in folgender Abbildung ein:



   • Die Oberkante der Decke binden Sie als feste Bauteilhöhe (z.B. Dicke der Dachhaut der Gaube) an.
   • Für die Definition der Unterkante der Gaubendachhaut klicken Sie auf Bezug zur Oberen Ebene eines Bauteils.
     Bestätigen Sie die Abfrage nach Best. Bauteil OK, indem Sie in diejenige der beiden Gaubenebenen klicken, die Sie zuerst zeichnen wollen.
     Damit bezieht sich die Unterkante Ihrer Gaubendachhaut auf die Oberkante Ihrer Dachebene.
3. Bestätigen Sie Ihre Einstellungen mit OK.
4. Zeichnen Sie nun im Grundriss die erste Hälfte (die, in die Sie bei der Höhendefinition geklickt haben) der Gaubendachhaut inklusive Überstand.



   Abb.: Gaubenüberstand in 2D und Hilfskonstruktionsfarbe vorgezeichnet

5. Wiederholen Sie die Schritte 2 bis 4 für die zweite Gaubenhälfte:
   • Verwenden Sie dieselben Einstellungen wie oben dargestellt.
   • Beachten Sie, dass Sie die Unterkante diesmal an die andere Gaubenebene binden.

     Das Ergebnis sieht dann folgendermaßen aus:

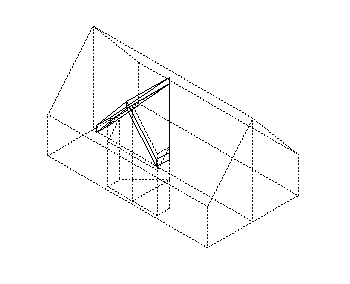

     Abb.: Drahtmodell des Gaubenüberstandes

Hinweis: Wählen Sie ein anderes Teilbild, wenn Sie das Hauptdach ebenfalls mit Decke decken wollen, sonst wird der Gaubenüberstand vom Hauptdach überschieben.
