Schnittführung, Vertikalschnitt definieren

Funktion Schnittführung

So definieren Sie einen Vertikalschnitt

  1. Klicken Sie auf Schnittführung (Aufruf).
  2. Wählen Sie in der Palette Schnittführung erzeugen bei Eingabe die Einfache Methode, und wählen Sie durch einen Klick in die Grafik den Vertikalschnitt aus.
  3. Legen Sie in der Palette Schnittführung erzeugen weitere Parameter für den Schnitt fest.
  4. Geben Sie die Punkte der Schnittlinie ein. Rechtwinklige Sprünge der Schnittlinie sind möglich.

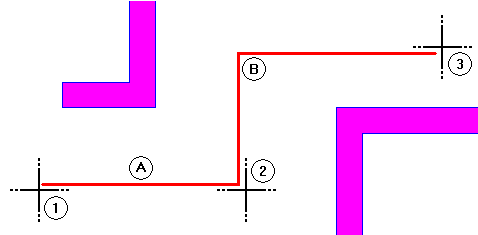

    Hinweis: Um rechtwinklige Sprünge bei der Schnittlinie zu erhalten, geben Sie einfach den Endpunkt des nächsten Schnittlinienabschnitts ein. Der rechtwinklige Sprung der Schnittlinie wird automatisch ergänzt. Liegt der Endpunkt des nächsten Schnittlinienabschnitts lotrecht zur bestehenden Schnittlinie, dann erhalten Sie die Meldung Punkt nicht erlaubt.
    Beispiel

  5. Beenden Sie die Eingabe der Schnittlinie mit ESC.
  6. Bestimmen Sie Schnitttiefe und Blickrichtung, indem Sie mit dem Fadenkreuz an entsprechender Stelle einen Punkt absetzen.
  7. Um den Schnitt betrachten zu können, klicken Sie auf Schnittdarstellung (Aufruf).

Hinweis: Beschriftung und Symbole der Schnittlinie lassen sich einzeln verschieben.

Tipp: Schnittlinien können mit Punkte modifizieren beliebig geändert werden. Dazu muss in der Palette Schnittführung erzeugen die Option Schnittkörper aktiviert sein. Den Schnittkörper sowie die gesamte Schnittführung können Sie mit Griffen modifizieren.

Tipp: Die Schnittführung kann im Kontextmenü über Schnittführung modifizieren oder Eigenschaften modifiziert werden.
