Extrudieren entlang Pfad

Aufgabenbereich 3D-Objekte

Mit dieser Funktion erzeugen Sie Körper oder Flächen, indem Sie ein offenes oder geschlossenes Profil entlang eines Pfads extrudieren.

Tipp: Profil und Pfad bleiben nach Ausführung von Extrudieren entlang Pfad erhalten. Es ist empfehlenswert, die Grundelemente auf einem eigenen Teilbild zu zeichnen und aktiv in den Hintergrund zu legen, und die Flächen bzw. Körper im aktiven Teilbild zu erzeugen.

So extrudieren Sie ein Profil entlang eines Pfads

• Zeichnen Sie zuerst das Profil und den Pfad.

1. Klicken Sie auf Extrudieren entlang Pfad (Aufruf).


   Rufen Sie Extrudieren entlang Pfad auf eine der folgenden Arten auf

   • Actionbar: Rolle Konstruktion Aufgabe Freies Modellieren Aufgabenbereich 3D-Objekte

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. Aktivieren Sie das Profil, das extrudiert werden soll.

   Hinweis: Das Profil muss eben sein und darf nicht unterbrochen sein oder sich nicht selbst schneiden. Es kann geschlossen oder offen sein. Wenn das Profil aus mehreren Elementen besteht und sich nicht mit einem Klick aktivieren lässt, können Sie diese mit der Summenfunktion aktivieren.

   Hinweis: Sie können auch die Kanten von bestehenden Elementen als Profil verwenden.



3. Aktivieren Sie den Pfad.

   Hinweis: Der Pfad muss eben sein und darf nicht unterbrochen sein oder sich nicht selbst schneiden. Wenn der Pfad aus mehreren Elementen besteht, können Sie diese mit der Summenfunktion aktivieren.

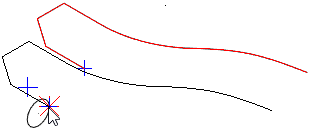

   Hinweis: Sie können auch einen Pfad verwenden, der keinen gemeinsamen Punkt mit dem Profil hat. In diesem Fall können Sie bei Bedarf den Anfangs- oder Endpunkt des Pfades aktivieren und ihn an einen definierten Punkt des Profils verschieben.



   Nun wird überprüft, ob die Geometrie von Profil und Pfad verarbeitet werden können; dabei wird eine geeignete Profilrotation voreingestellt.

   Der Körper wird als Vorschau erzeugt, und die Eingabeoptionen werden eingeblendet. Andernfalls erhalten Sie eine Meldung.

4. Wenn Sie möchten, können Sie nun die Art der Profilrotation ändern:
   • Keine
     Das Profil wird nicht entlang des Pfads rotiert.
   • Standard
     Das Profil behält den ursprünglichen Winkel zwischen Profil und Pfad (tangential).
   • Z-Achse
     Das Profil behält auch den Winkel zwischen Profil, Pfad und Z-Achse (z.B. bei einer Rampe in einem Parkhaus).
5. Bei Innenprofile können Sie zusätzliche Kanten entlang des Pfades hinzufügen. Dies ist dann sinnvoll, wenn keine Polylinie als Pfad verwendet wurde.
   Wenn Sie 0 eingeben, werden keine Innenprofile erzeugt.
6. Wenn das Profil geschlossen ist, dann ist die Option Geschlossenes Volumen verfügbar, und Sie können festlegen, ob Körper oder 3D-Flächen erzeugt werden.
7. Wenn alle Optionen korrekt eingestellt sind, drücken Sie ESC.

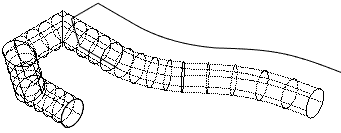

   3D-Flächen bzw. Körper werden erzeugt; Profil und Pfad bleiben erhalten.



   Hinweis: Bei polygonalen Ausgangselementen werden nach Möglichkeit polygonale 3D-Objekte erzeugt. Bei Ausgangselementen mit Kurven entstehen Allgemeine 3D-Objekte (BReps, NURBS).

   Hinweis: Flächen bzw. Körper erhalten die Farbe, die in der Palette Eigenschaften eingestellt ist.
