Intelligente Symbole/Intelligente Makros

Ein ‚Intelligentes Symbol' bzw. ein ‚Intelligentes Makro' ist ein Element, das sich automatisch parallel und in einem bei der Definition festgelegten Abstand zu Begrenzungen von Architekturelementen (z.B. Wand, Decke, Raum, Dachebene) absetzen lässt. Um intelligente Symbole/Makros zu verwenden sind folgende Schritte erforderlich:

1. Bei der Definition des Symbols/Makros

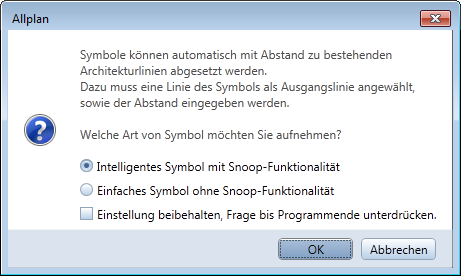

• Bei der Definition des Symbols bzw. Makros im jeweiligen Ordner der Palette Bibliothek legen Sie fest, dass das Symbol/Makro als Intelligentes Symbol/Makro mit Snoop-Funktionalität erzeugt wird.



• Anschließend legen Sie die Ausgangslinie und den Abstand zu dieser Linie fest.



  A Ausgangslinie: Dies ist die Linie, die parallel zur Architekturlinie ausgerichtet wird.

  B Abstand: Mit diesem Abstand von der Ausgangslinie wird das Symbol/Makro an Architekturlinien ausgerichtet.

2. Beim Absetzen des Symbols/Makros

• Beim Absetzen eines intelligenten Symbols/Makros klicken Sie in den Eingabeoptionen auf Snoop.



• Das Symbol/Makro richtet sich dann, je nach Position des Cursors, automatisch an vorhandenen Architekturlinien aus.



  Position des Cursors beim Absetzen des Symbols/Makros.
