Laufpunkt: Stützpunkt der Lauflinie versetzen

Treppe, Lauflinien- und Geometriedefinition

Nachdem das Umrisspolygon der Treppe definiert ist, können Sie mit Hilfe des Parameters Laufpunkt die Stützpunkte der Lauflinie an beliebige Orte verschoben werden.
Ist dabei die Treppenlänge kürzer als die Lauflinienlänge, verschiebt sich die Geometrie der gesamten Treppe in Richtung des neu positionierten Lauflinienpunkts.

So versetzen Sie einen Stützlinienpunkt

1. Klicken Sie auf Laufpunkt.
2. Klicken Sie den Anfangs- oder Endpunkt der Lauflinie an und setzen Sie ihn - ggf. mit den Funktionen des Punktassistenten - an neuem Ort ab.

   Der Treppenlauf wird neu berechnet.

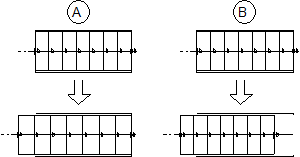

   Beispiel:



   (A) Auftritt frei
   (B) Auftritt fixiert

Hinweis: Mit Laufpunkt können Sie die Lauflinie innerhalb des Treppenumrisses auch insgesamt verschieben.

In ähnlicher Art und Weise können Sie auch den Austritt verändern, ohne den Treppen-Grundriss anzutasten.
