Tür

Aufgabenbereich Bauteile + Innenausbau

Mit dieser Funktion setzen Sie Türöffnungen in Wände ein.

So erstellen Sie eine Tür

1. Klicken Sie auf Tür (Aufruf).


   Rufen Sie Tür auf eine der folgenden Arten auf

   • Actionbar: Rolle Architektur Aufgabe Rohbau Aufgabenbereich Bauteile

   • Menüleiste: Erzeugen Architektur Basis: Wände, Öffnungen, Bauteile

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Basis: Wände, Öffnungen, Bauteile

   • Konfiguration: Architektur Flyout Architekturöffnungen
2. Wenn Sie möchten, können Sie jetzt die Parameter der Türöffnung ändern.
   Dazu stehen Ihnen in der Dialog-Symbolleiste mehrere Möglichkeiten zur Verfügung.


   • Klicken Sie auf Eigenschaften, um die Parameter in einem Dialogfeld festzulegen.
   • Klicken Sie auf Öffnungsmodellierer Daten aus Katalog lesen,
     um eine mit dem Öffnungsmodellierer erstellte Öffnung zu wählen.
   • Klicken Sie auf Parameter übernehmen, um die Parameter von einem bestehenden Element zu übernehmen.
   • Klicken Sie auf Favoritendatei öffnen, um als Favorit gespeicherte Parametereinstellungen auszuwählen.

   Hinweis: Bei mehrschaligen Wänden ist es empfehlenswert, erst in die Wand zu klicken und dann die Parameter der Türöffnung einzustellen. Dadurch werden die Eigenschaften der Wand eingelesen und die erweiterten Einstellmöglichkeiten bei mehrschaligen Wänden aktiviert.

   Tipp: Wenn Sie auf Öffnungsmodellierer Daten aus Katalog lesen klicken, können Sie direkt Öffnungstypen wählen und in die Wand einsetzen, die mit Öffnungsmodellierer (Aufruf) erstellt und gespeichert wurden.



   Rufen Sie Öffnungsmodellierer auf eine der folgenden Arten auf

   • Actionbar: Rolle Architektur Aufgabe Rohbau Aufgabenbereich Bauteile

   • Menüleiste: Erzeugen Architektur Spezial: Wände, Öffnungen, Bauteile

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Spezial: Wände, Öffnungen, Bauteile

3. Definieren Sie den Transportpunkt der Öffnung.


   Klicken Sie im Symbol an die entsprechende Stelle, an welche Sie den Verlegepunkt setzen möchten.

   Folgende Möglichkeiten stehen Ihnen zur Verfügung:







   Bei Öffnungen (z.B. Türen und Fenstern) stehen Ihnen nur folgende Möglichkeiten zur Verfügung:

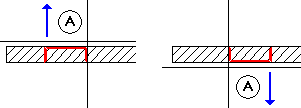

   Die Öffnung hängt als Vorschau am Fadenkreuz. Die Öffnungsrichtung wird angezeigt (besonders zu beachten bei Öffnungen in mehrschichtigen Wänden mit unterschiedlichem Versatz pro Schicht).



   Angeklickte Wandlinie = Außenseite der Öffnung

4. Klicken Sie die Wandlinie an. Automatisch wird Ihnen der Wert zum nächstgelegenen Punkt angezeigt, welchen Sie nach Belieben korrigieren können. Bestätigen Sie diesen Wert mit EINGABE.

   Hinweis: Wenn in der Dialog-Symbolleiste Tür die Option Öffnungsbreite abfragen deaktiviert ist, dann wird die Öffnung mit der in den Eigenschaften festgelegten Breite jetzt ohne weitere Abfragen gezeichnet.

5. Die eingegebene Breite der Öffnung wird Ihnen zur Korrektur nochmals angezeigt. Bestätigen Sie den gewünschten Wert mit EINGABE.
6. Wenn Sie ein Makro angegeben haben, das asymmetrisch ist, und das Makro nicht lagerichtig in die Fensteröffnung eingesetzt wurde, können Sie nun die Lage des Makros ändern, indem Sie entsprechend in die Fensteröffnung klicken.
   Bestätigen Sie die richtige Lage des Makros, indem Sie die rechte Maustaste auf der Zeichenfläche klicken.
7. Wenn Sie einen Türanschlag angegeben haben, klicken Sie nun auf den Anschlagspunkt.

   Hinweis: Wenn in der Dialog-Symbolleiste Tür die Option Beschriftung absetzen aktiviert ist, dann können Sie nun die Öffnung analog zur Funktion Beschriften beschriften.

8. Wiederholen Sie die Schritte 2 bis 7, um weitere Öffnungen zu zeichnen, oder beenden Sie die Funktion mit ESC.

Hinweis: Als Voraussetzung für die VOB gerechte Mengenermittlung müssen die Öffnungen innerhalb der Bauteile liegen.

Tipp: Türanschlag modifizieren, ohne die Türöffnung neu zu zeichnen

Tipp: Türöffnung mit Aufschlagrichtung nach DIN beschriften
