Ausgeben von farbigen Plänen

Aufgabenbereich Planbearbeitung

Voraussetzungen, um Pläne farbig ausgeben zu können:

• Der Drucker/Großformatdrucker ist farbfähig und am Drucker/Großformatdrucker ist die Option Farbdruck eingeschaltet (falls vorhanden).
• Der Treiber unterstützt die Farbausgabe (z.B. der Allplan Vektortreiber HPCOL_DESIGNJET).

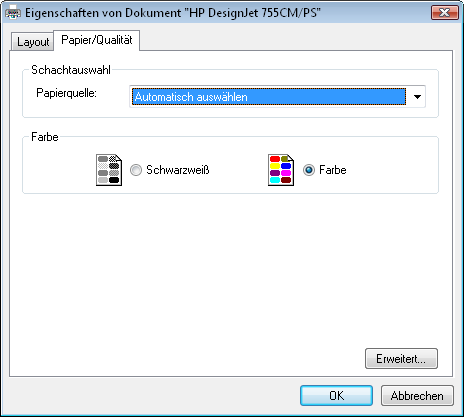

• Bei Windowstreibern: In den Eigenschaften des Druckers ist die Farbausgabe eingestellt (Funktion Pläne ausgeben - Registerkarte Drucker - Bereich Einstellungen - Einstellungen - z.B. Registerkarte Papier/Qualität)




• Bei den Stift- und Farbzuweisungen (Funktion Pläne ausgeben - Registerkarte Druckprofil - Option Stift- und Farbzuweisung - Einstellen) ist im Bereich Weitere Einstellungen die Option Farbig drucken eingestellt.

Zusammenhang Farbe am Bildschirm - Farbe in der Ausgabe

Ob die Farbe am Bildschirm mit der Farbe bei der Druckausgabe übereinstimmt, wird durch die Einstellung bei den Stift- und Farbzuweisungen festgelegt (Funktion Pläne ausgeben - Registerkarte Druckprofil - Option Stift- und Farbzuweisung - Einstellen). Dort können Sie den Farben der 15 Allplan-Stifte bzw. jeder der 256 Grundfarben eine Farbe im Ausdruck zuweisen.
Ist die Stift- und Farbzuweisung deaktiviert oder sind die vorhandenen Farben nicht umdefiniert, entspricht die Farbe am Bildschirm der Farbe in der Ausgabe.

Welche Farbzuweisungen für die Elemente zugrunde gelegt werden, ist davon abhängig, ob die Option Farbe zeigt Stift eingeschaltet ist oder nicht:

Farbe zeigt Stift heißt, dass die Farbe, mit der ein Element am Bildschirm dargestellt wird, mit seiner Stiftdicke gekoppelt (und davon abhängig) ist. Elemente, die mit einem bestimmten Stift (bzw. einer bestimmten Stiftdicke) gezeichnet wurden, werden deshalb am Bildschirm immer durch die gleiche Farbe dargestellt, unabhängig davon, welche Farbe dem einzelnen Element zugewiesen wurde. Welche Farbe welchen Stift repräsentiert, stellen Sie in den Optionen, Seite Arbeitsumgebung - Stiftfarben ein. Das Ein- und Ausschalten der Option Farbe zeigt Stift erfolgt mit Bildschirmdarstellung (Aufruf).

Rufen Sie Bildschirmdarstellung auf eine der folgenden Arten auf

• Menüleiste: Ansicht

• Titelleiste: Symbolleiste für den Schnellzugriff Ansicht

• Option Farbe zeigt Stift eingeschaltet: Die Farbe der Elemente ergibt sich aufgrund der Farbe, welche den Allplan-Stiften 1 bis 15 in den Optionen, Seite Arbeitsumgebung - Stiftfarben zugeordnet wurde.
• Option Farbe zeigt Stift ausgeschaltet: Die Farbe der Elemente ergibt sich aufgrund der Farbe, welche den Elementen bei der Erzeugung bzw. Modifikation zugeordnet wurde.

Farbausgabe von Füll- und Pixelflächen

Ob Füll- und Pixelflächen auf Farbdruckern farbig oder in Graustufen ausgegeben werden, legen Sie in Pläne ausgeben, Registerkarte Druckprofil durch den Aktivierungszustand der Option Füllflächen und Pixelflächen Graustufen fest.

Farbausgabe von Linien, Texten, Maßzahlen usw.

Ob Linien (und andere 2D Konstruktionselemente wie z.B. Texte und Maßzahlen) farbig, in Graustufen oder schwarz ausgegeben werden, legen Sie bei der Druckausgabe fest.
Aktivieren Sie in Pläne ausgeben, Registerkarte Druckprofil die Option Stift- und Farbzuweisung und klicken Sie auf Einstellen. Im Bereich Weitere Einstellungen können Sie zwischen Farbig drucken, Linienfarben als Graustufen und Linienfarben in Schwarz umschalten. Ist die Ausgabe von Füllflächen und Pixelflächen in Graustufen deaktiviert, werden bei den Einstellungen Linienfarben als Graustufen und Linienfarben in Schwarz Linien in Graustufen bzw. schwarz-weiß und Füllflächen farbig dargestellt. Wird die Einstellung Farbig drucken gewählt, wird alles (Linien und Füllflächen) farbig dargestellt.
