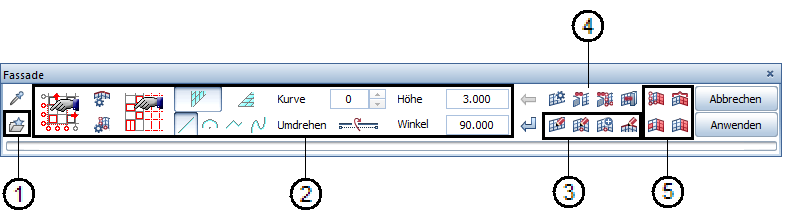

Symbolleiste Fassade, Überblick

Aufgabenbereich Öffnungselemente + Fassade

(1) Favoriten
(2) Erzeugen
(3) Modifizieren
(4) 3D in Fassade umwandeln
(5) Zuweisen

Nach dem Aufrufen von Fassade (Aufruf) ist standardmäßig die Eingabe einer neuen linearen Fassade aktiv, d.h. Sie können sofort durch Klicken neue Punkte einer Fassade eingeben.

Fassade zeichnen

Symbolleiste Fassade

Symbol	Funktion	Verwendung
	Alles übernehmen	Mit dieser Funktion übernehmen Sie einen schon bestehenden Objektstil. Um die Fassade zu aktivieren, können Sie auf jedes beliebige Element der Fassade klicken.
	Fassaden Favoriten laden	Mit dieser Funktion öffnen Sie den Dialog Favoriten Fassade.
	Schema-Einstellungen	Mit dieser Funktion öffnen Sie den Dialog Schema zur Einstellung eines Fassadenschemas.
	Objekt-Layout-Einstellungen	Mit dieser Funktion öffnen Sie den Dialog Objekt-Layout zur Einstellung der Objektverteilung (Layout).
	Unterteilungs-Einstellungen	Mit dieser Funktion öffnen Sie den Dialog Unterteilung zur Einstellung der Unterteilung.
	Objekt-Definitionen	Mit dieser Funktion öffnen Sie den Dialog Objekte zur Einstellung der Objektstile.
		Fassaden-Pfad
	Fassaden-Wand	Mit dieser Funktion wird der eingegebene Pfad zu einer linearen Fassade extrudiert.
	Fassaden-Fläche	Mit dieser Funktion wird der eingegebene Pfad zu einer flächigen Fassade.
	Gerades Bauteil	Die aktuelle Pfad-Kurve ist eine Linie.
	Kreisförmiges Bauteil	Die aktuelle Pfad-Kurve ist ein Kreis.
	Polylinienförmiges Bauteil	Die aktuelle Pfad-Kurve ist eine Polylinie.
	Splineförmiges Bauteil	Die aktuelle Pfad-Kurve ist eine Polylinie. Solange noch kein Objektstil eingestellt ist, wird nur das Fassadenraster gezeichnet!
		Kurven-Eigenschaften
	Kurve Nummer	Beim Eingeben eines Pfades wird hier die aktuelle Kurven-Nummer angezeigt. Bei Modifizieren und mehreren Kurven wählen Sie die zu modifizierende Kurvennummer über die Auf-Ab-Regler bei Kurve.
	Umdrehen	Mit dieser Funktion ändern Sie die Lage der Fassade zum Pfad / zur Fläche (links/rechts) alternierend (vgl. Achslage ändern bei Wänden).
	Höhe	Hier geben Sie die (Extrusions-) Höhe des Pfades ein.
	Winkel	Hier geben Sie den (Extrusions-) Winkel des Pfades ein.
	Punkt zurück	Mit dieser Funktion löschen Sie schrittweise eingegebene Pfad-Punkte.
	Kurve abschließen	Mit dieser Funktion schließen Sie eine Kurve während der Punkteingabe ab und beginnen eine neue Kurve. Die einzelnen Kurven eines Pfades können unterschiedliche Höhe und Winkel haben. Solange Sie den Bereich noch nicht abgeschlossen haben, können Sie jederzeit (auch während der Punkteingabe) den Kurventyp ändern.
	Einstellungen	Mit dieser Funktion öffnen Sie den Dialog Einstellungen, in dem Sie weitere Einstellungen für die Erzeugung der Fassade treffen können.
		Modifizieren-Funktionen
	Modifizieren	Mit dieser Funktion modifizieren Sie eine bestehende Fassade. Nach Aktivieren der Fassade wird diese im Vorschau-Modus angezeigt, und Sie können Änderungen vornehmen.
	Modifizieren der Kurven-/Pfad-Punkte	Mit dieser Funktion verschieben Sie die Pfad-Punkte der Fassade. Sie arbeitet analog Punkte modifizieren. Beendet wird die Funktion durch Klicken auf Anwenden oder Abbrechen.
	Kurven-Punkte hinzufügen	Mit dieser Funktion fügen Sie Pfad-Punkte hinzu. Sie arbeitet analog Linie knicken. Beendet wird die Funktion durch Klicken auf Anwenden oder Abbrechen.
	Modifizieren der unteren / oberen Höhenlage	Mit dieser Funktion verschieben Sie die Extrusions-Punkte des Pfades. Beendet wird die Funktion durch Klicken auf Anwenden oder Abbrechen.
		Import-Funktionen
	3D-Körper in Fassade umwandeln	Mit dieser Funktion übernehmen Sie einen in Allplan bestehenden 3D-Körper als Fassaden-Flächen. Der 3D-Körper muss dabei nicht geschlossen sein. Beendet wird die Funktion durch Klicken auf Anwenden oder Abbrechen.
	3D-Körper in Fassade umwandeln und unterteilen	Mit dieser Funktion importieren Sie eine in Allplan bestehende 3D-Fläche als Fassaden-Fläche.
	Fassade in 3D-Körper umwandeln	Mit dieser Funktion wandeln Sie Fassaden in 3D-Körper. Die Geometrie der 3D-Körper kann dann mit geeigneten Funktionen geändert werden. Beendet wird die Funktion durch Klicken auf Anwenden oder Abbrechen.
		Layout-Funktionen
	Objekt zuweisen	Mit dieser Funktion fügen Sie ein Objekt in eine bestehende Fassade ein.
	Rand-Layout zuweisen	Mit dieser Funktion ändern Sie die Ränder in einem bestehenden Fassaden-Feld.
	Feld-Vereinigung zuweisen	Mit dieser Funktion vereinigen Sie ein bestehendes Fassaden-Feld mit einem anderen.
	Unterteilung zuweisen	Mit dieser Funktion unterteilen Sie ein bestehendes Fassaden-Feld erneut.
		Schaltflächen
	Anwenden	Mit Anwenden übertragen Sie die mit den Modifizieren-Funktionen eingegebenen Änderungen auf die aktivierte Fassade, oder Sie wandeln die mit den Import-Funktionen gewählten 3D-Elemente in Fassaden.
	Abbrechen	Mit Abbrechen verwerfen Sie die mit den Modifizieren-Funktionen eingegebenen Änderungen bzw. brechen die Wandlung von 3D Elementen in Fassade ab. Fassade bleibt geöffnet, und Sie können die Bearbeitung fortsetzen.
