Bei der Einstellung Gleichbleibend im Plan bleibt der Abstand der Schraffurlinien auf dem Plan immer gleich, unabhängig vom Maßstab. Bauteile, z.B. Wände, benutzen diese Einstellung, wenn in der Definition der verwendeten Schraffur für Bezugsmaßstab für maßstabsgerechte Anpassung des Linienabstandes der Wert 1 eingetragen ist.
Bei der Darstellung der Schraffur unterscheidet sich die Darstellung im Plan von der Darstellung auf dem Dokument. Relevant ist dabei die Darstellung auf dem Plan.

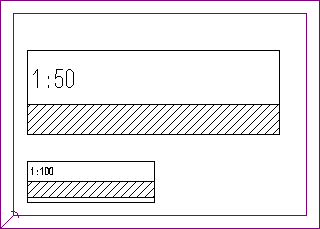

Darstellung im Plandokument
Der Abstand der Schraffurlinien ist bei 1:50 gleich groß wie bei 1:100, die Anzahl der Schraffurlinien verdoppelt sich. Der Abstand ergibt sich aus dem Wert, der in der Definition der Schraffur für den Linienabstand eingegeben ist, unabhängig vom Maßstab.

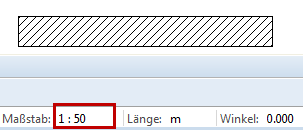

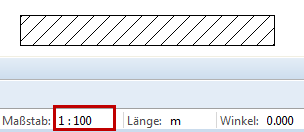

Darstellung im Dokument
Da sich die Anzahl der Schraffurlinien verdoppelt, ändert sich auch die Darstellung auf dem Dokument, wenn Sie den Bezugsmaßstab ändern.
|
|
|
