Abstandsebenen

Ebenentechnik

Eine Abstandsebene wird im Ebenenmodell in der Palette Ebenen erzeugt. Dazu steht die Funktion Abstandsebene in der Funktionsleiste der Palette Ebenen oder auch im Kontextmenü eines Geschosses zur Verfügung.

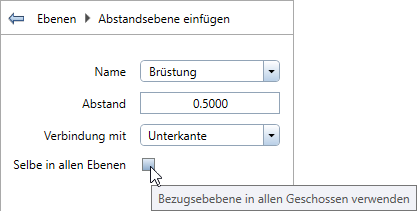

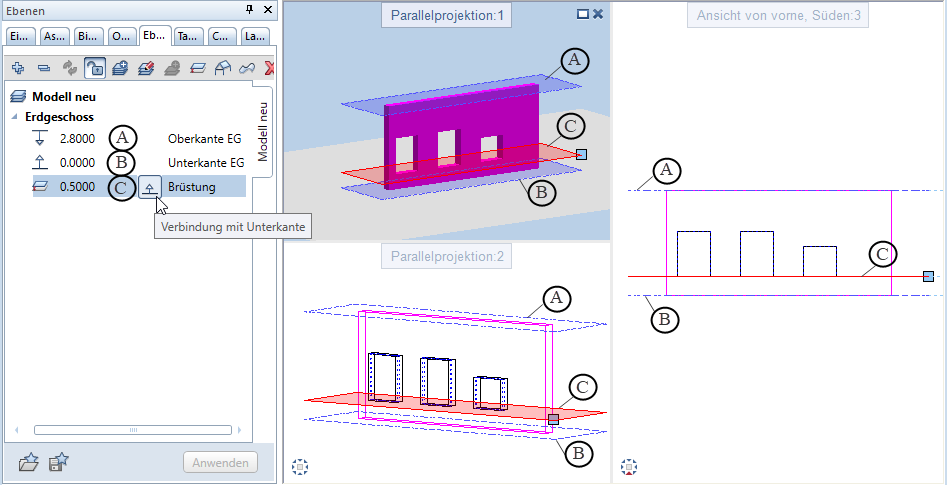

Die Abstandsebene ist in einem zu definierenden Abstand mit einer Standardebene verknüpft. Bei einer Änderung der verknüpften Ebene passt sich die Abstandsebene automatisch an und damit auch alle an sie gebundenen Bauteile. Beim Definieren der Abstandsebene kann durch Aktivieren der Option Selbe in allen Ebenen diese Abstandsebene gleichzeitig in allen Geschossen des Ebenenmodells erzeugt werden. Steht eine Abstandsebene in allen Geschossen zur Verfügung, wird sie im Ebenenmodell mit diesem Symbol gekennzeichnet.

Was möchten Sie tun?

Abstandsebene in Ebenenmodell einfügen

Abstandsebene ändern

Verhalten von Bauteilen mit Bezug auf Abstandsebene beim Kopieren
