Parámetros de la ventana, pestaña carpintería

Parámetros de vano de ventana

Los parámetros mostrados dependen del número de hojas del muro y de si en la creación de vanos se deben tener en cuenta los intradoses. Puede establecer estos parámetros en la pestaña Par��metros. Para los intradoses se tendrán en cuenta los parámetros situados tanto a la derecha como a la izquierda.

Tipo

Trabajando con muros de varias hojas y teniendo en cuenta los intradoses puede definir aquí el tipo de carpintería.

Elija uno de los tipos mostrados:

Nota: Si selecciona el tipo , podrá definir la distancia de forma independiente para cada layer. Para el resto de layers, la distancia se aplicará en base a la primera hoja del muro o a la última hoja del muro. También puede utilizar las opciones avanzadas del Modelador de vanos.

Parámetros

Crear elemento de intradós

Puede activar y desactivar el intradós.

Dependiendo del tipo de carpintería elegido tendrá a su disposición cuatro parámetros distintos. The abbreviations are explained in the legend and shown in the illustration.

Nota: E elemento de intradós no se crea hasta que introduzca el valor para la Profundidad de ventana.

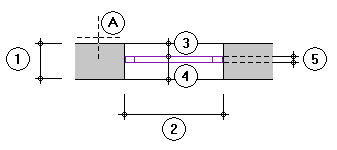

Extradós, Intradós, Profundidad de ventana

A Línea de muro pulsada = lado exterior del vano
1 Espesor de muro
2 Anchura de muro
3 Profundidad exterior del intradós
4 Profundidad interior del intradós
5 Profundidad del hueco (por ejemplo, ventana o puerta)

Utilice los parámetros Intradós, Extradós y Profundidad de ventana o Profundidad de puerta para definir la posición exacta del elemento (por ejemplo, el macro).

La suma de Intradós y Extradós es el Espesor del muro.

Para definir la profundidad del elemento de vano que representa la situación real del hueco, utilice Profundidad de ventana o Profundidad de puerta. El Intradós incluye los valores Profundidad de ventana o Profundidad de puerta.

Cuando utilice macros para vanos, la profundidad del macro se adapta a la del hueco.

Elemento de intradós fuera del muro

Cuando activa ésta opción junto con Crear elemento de intradós, puede especificar si el elemento de intradós se sitúa en un lado u otro del vano en el muro. Las opciones de Interior y Exterior se aplican a la dirección en que la ventana ha sido introducida.

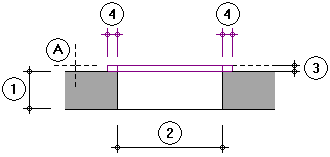

Extradós fuera de muro

A Línea de muro pulsada = lado exterior del vano
1 Espesor de muro
2 Anchura de vano
3 Profundidad del extradós del elemento (por ejemplo, ventana, puerta)
4 Proyección del hueco

Profundidad de ventana o Profundidad de puerta define la profundidad del extradós del elemento (en este caso).

Profundidad de ventana o Profundidad de puerta más Solapar definen la posición del hueco (por ejemplo, el macro de vano).

Documento-Leyenda

Aquí se explican las abreviaturas utilizadas en la representación.

Abrir/guardar archivo favorito

Si desea guardar una carpintería definida como favorita, pulse .
Para recuperar un archivo favorito, pulse .

Introduzca la anchura del vano.

Sólo está disponible para muros de varias hojas. Para carpinterías con revestimiento puede elegir a qué cara (interior o exterior) asignar la anchura del vano definida.
